主板上24PIN的供电接口
主板上20PIN的供电接口

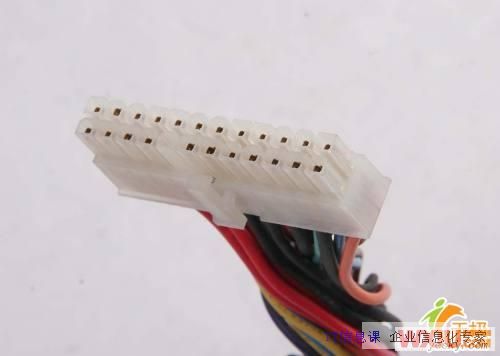

电源上为主板供电的24PIN接口

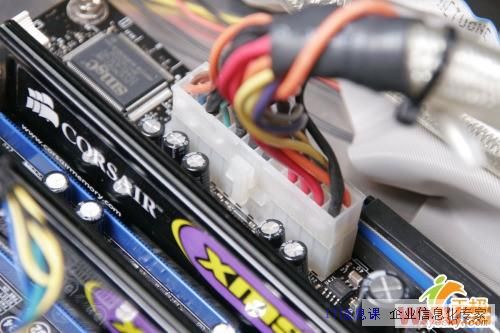

为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一 面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口 更加牢固的安装在一起。
[OT_page]二、认识CPU供电接口 图解安装详细过程
为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：

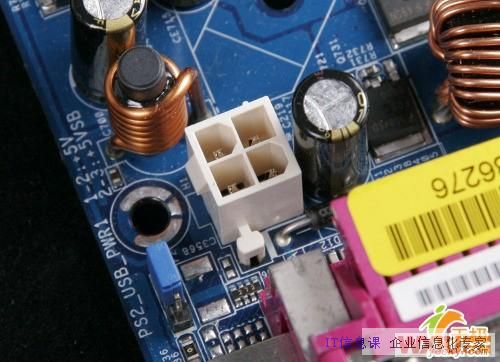

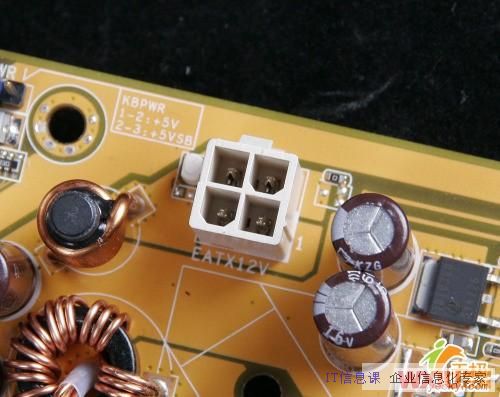

主板上提供给CPU单独供电的12V四针供电接口

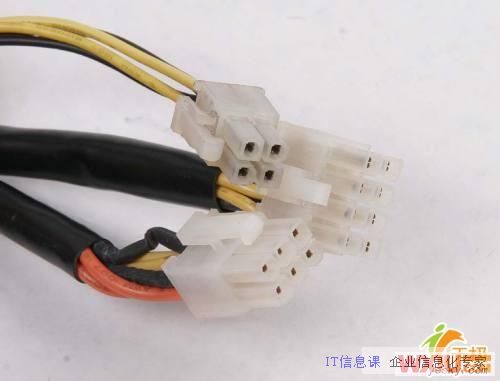

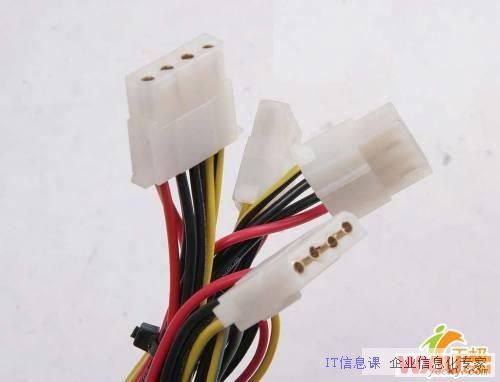

电源上提供给CPU供电的4针、6针与8针的接口

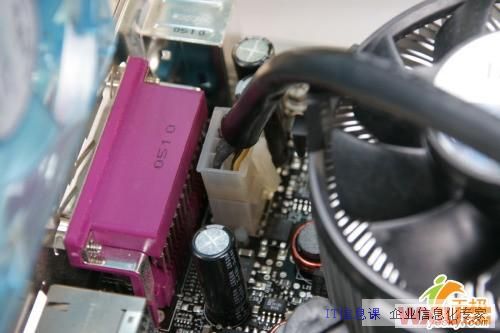

安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
[OT_page]三、认识SATA串口 图解SATA设备的安装
SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的 数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。

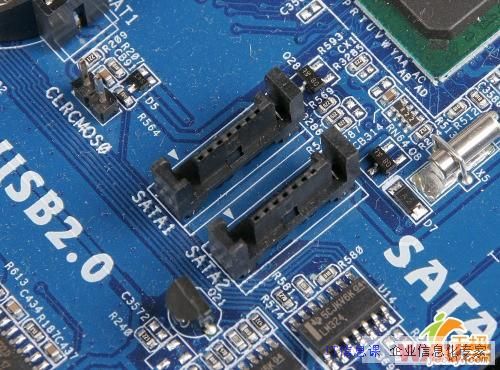

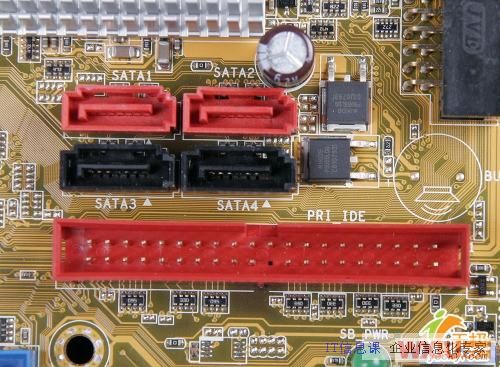

以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA口"模样"不太相同。大家仔细观察会 发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的 设计。

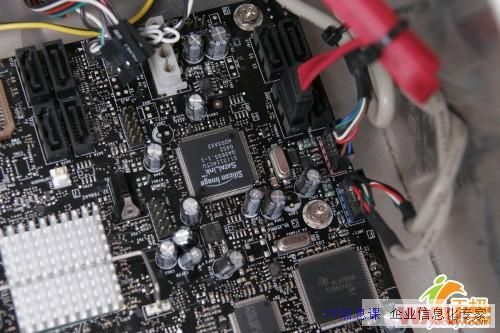

SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入，细心的用户仔细观察接口的设计，也能 够看出如何连接。另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形 供电接口对比。

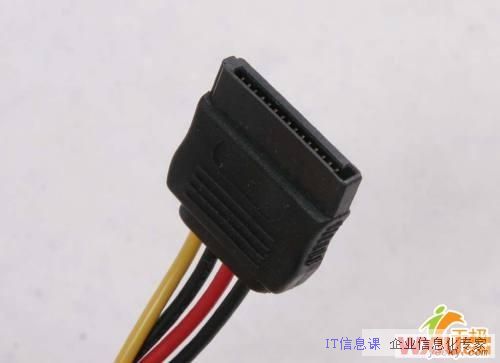

SATA硬盘供电接口
[OT_page]四、认识PATA并口 图解并口设备的安装
普通四针梯形供电接品
PATA并口目前并没有在主板上消失，即便是在不支持并口Intel 965芯片组中，主板厂家也额外提供一块芯片来支持PATA并 口，这是因为目前的大部分光驱依旧采用PATA接口。PATA并口相信大家比较熟悉了，见下图：

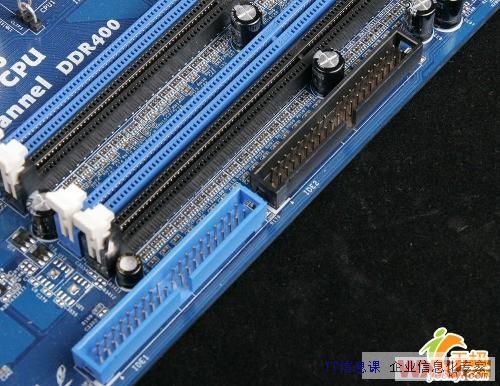

主板上的两条PATA接口
安装方法同样相当的简单，看到上图PATA接口外侧中部的一个缺口了吗，同样在PATA数据线上一侧的中部有一个凸出来的 部分，这两部分正确结合后才能顺利插入，方向反了也无法安装，同样是防呆式的设计。

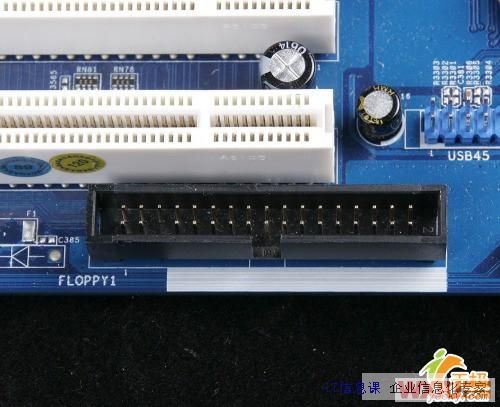

我们在一些主板上还会看到一个上图中这样的接口，样子与并口PATA接口相同，但略短，这便是软驱的数据线接口，虽然 目前软驱已没有多少人使用，但在某些主板上依旧能够见到。
[OT_page]五、认识主板上的扩展前置USB接口 图解安装过程

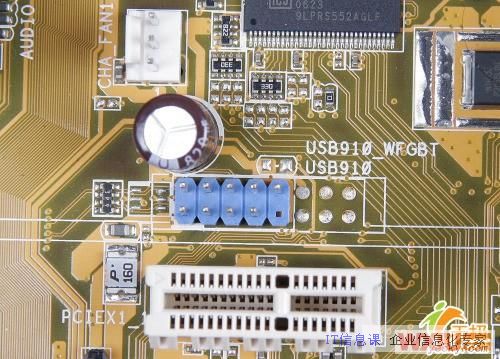

目前，USB成为日常使用范围最多的接口，大部分主板提供了高达8个USB接口，但一般在背部的面板中仅提供四个，剩余的 四个需要我们安装到机箱前置的USB接口上，以方便使用。目前主板上均提供前置的USB接口，见下图：

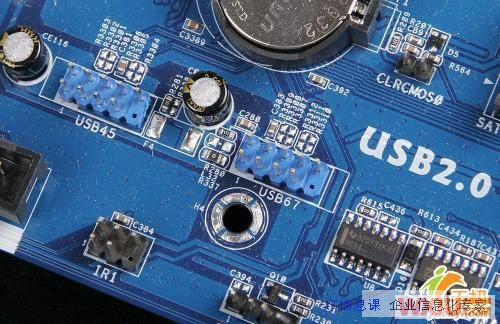

上图中便是主板上提供的前置USB接口。以上图为例，这里共有两组USB接口，每一组可以外接两个USB接口，分别是USB4、 5与USB6、7接口，总共可以在机箱的前面板上扩展四个USB接口（当然需要机箱的支持，一般情况下机箱仅接供两组前置的USB接口，因此我们 只要接好一组即可）。

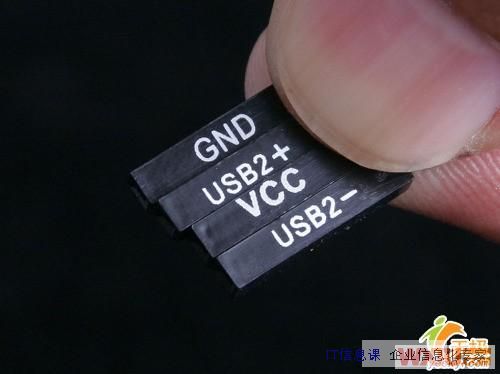

上图是机箱前面板前置USB的连接线，其中VCC用来供电，USB2-与USB 分别是USB的负正极接口，GND为接地线。在连接USB
