机箱前置USB线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB设备，重则烧毁USB设备或主板。
一、机箱前置USB接线的定义：
首先还是了解一下机箱上前置USB各个接线的定义。通常情况下，红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：GROUND或GND）。某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将USB线做到一个模块上。有的机箱厂商考虑到USB线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识，为了适应很多类型的USB接口（以下介绍）。但无论机箱的USB线如何定义，只要明白主板上前置USB接口的每一根针是如何定义的，就不会将USB线接错！
二、主板USB针脚的定义：
下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：
第一类：8针型：
该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。
第二类：9针型：
该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板，尤其是支持USB2.0的主板。该类型的USB针脚接线较为统一，可通用于大多数主板。
第三类：10针型：
采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法：
一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标"1"、有的则是黑色三角或用白粗线条表示。还有就是某些品牌的主板如果两个前置USB同时连接USB设备的话，会出现其中一个不能正常使用的情况，这属于该主板的Bug，两个前置USB单独使用还是正常的。
845主板前置USB接线方法
一些英特尔?台式机主板有一个 USB 前面板接头，可再多接两个 USB 端口。通过使用前面板 USB 电缆，这些端口可以引到机箱的前面或后面。台式机主板上的接头可能被标为“前面板 USB”或 "FNT USB"。
注：错误连接 USB 电缆可能会导致外部端口不能正常工作，造成对台式机主板或外部设备的损坏。我们推荐正确的连接。

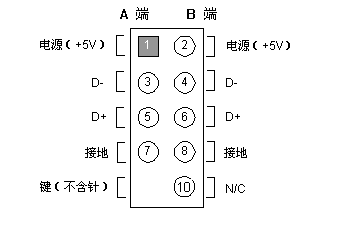

请利用下表中的针脚和信号名指示符来连接您的 USB 电缆和英特尔甛台式机主板。前 USB 电缆/接头可从很多来源获得。英特尔公司不为前 USB 连接器制造 USB 电缆。
表：前面板 USB 连接器
注意： 使用无屏蔽电缆连接 USB 端口接头的计算机系统可能不满足 FCC B 类标准，即使没有设备与电缆相连。请为全速设备使用满足标准的屏蔽电缆。
